海灣氣體滅火控制器GST-QKP01_安裝接線圖

一，結構特征、安裝與布線

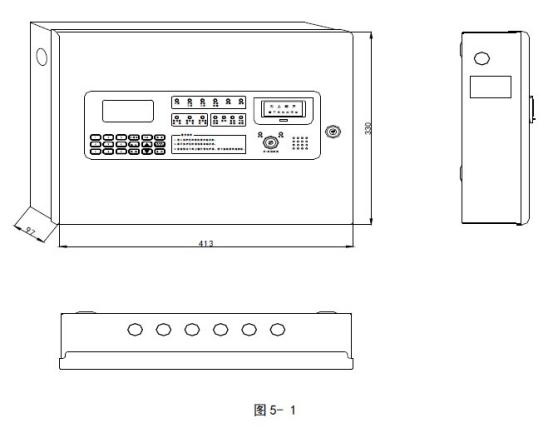

GST-QKP01 外觀示意圖如圖5-1所示。

                         GST-QKP01氣體滅火控制器/火災報警控制器外形尺寸示意圖

GST-QKP01 采用壁掛式安裝，安裝尺寸如圖5- 2 所示。用3 個M6 的膨脹螺栓將其固定在牢固的墻壁上。

                          GST-QKP01氣體滅火控制器/火災報警控制器安裝示意圖

GST-QKP01 外接端子如圖5-3所示。

                         GST-QKP01氣體滅火控制器/火災報警控制器端子接線圖

其中：

1）L、N、PE：交流220V 接線端子。

2）CAN-L、CAN-H：與火災報警控制器（聯動型）相連的通訊總線端子。

3）R1、R2：噴灑指示輸出端子，常開觸點，壓力開關動作時閉合。

4）F1、F2：故障輸出端子，常開觸點，有故障時閉合。

5）S+、S-：聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出DC24V 信號。

6）Z1、Z2：總線輸出端子，連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域訊響器、

7）氣體釋放警報器、輸出模塊、手自動轉換開關等總線設備。

8）24V、G:各區的輔助電源輸出端子，為現場的系統設備如區域訊響器、氣體釋放警報器和輸出模塊供電。

9）DC+、DC-：電磁閥的驅動信號輸出端子，通常該端子間輸出電壓小于DC0.7V，啟動時輸出DC24V 電壓且最大2A 的信號。終端匹配電阻為4.7kΩ/0.25W。

10）YK1、YK2：氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。

布線要求:

1）通信總線(Z1,Z2)應選用截面積≥1.0mm2 的雙絞線，最長不超過500m。

2）電源輸出(24V,G)連接線應選用截面積1.0~2.0mm2 RV 線，最長不超過500m。

3）驅動鋼瓶輸出端（DC+,DC-）連接線應選用截面積≥1.5 mm2 RV 線。如果電纜長度大于50m，則選用截面積≥2.5mm2 RV 線。應計算線損壓降、保證電磁閥的最低工作電壓。

4）外接通訊總線連線應選用截面積≥1.0mm2 雙絞線，配置CAN 通訊卡時最大線長不超過3000m。

5）其它端子連接線應選用截面積≥1.0mm2 RV 線。

6）交流電源線應采用耐壓 750V 以上的三芯絕緣線。

7）機殼接地線宜用 4mm2 的銅導線，接地電阻應小于4Ω。

二，應用方法

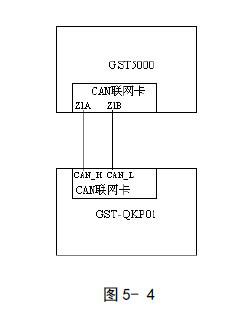

GST-QKP01 可通過本地網卡與火災報警控制器（聯動型）聯網，示意圖如圖5-4所示。

                                            GST-QKP01聯網示意圖

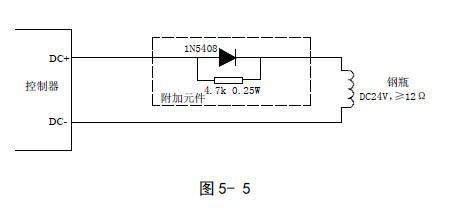

GST-QKP01 驅動鋼瓶電磁閥輸出的布線方式如圖5-5所示。附加元件應置于線路的末端、接近鋼瓶電磁閥處。

                             GST-QKP01 驅動鋼瓶電磁閥輸出的布線方式如圖

點型系統接線圖如圖5-6所示。

GST-QKP01氣體滅火控制器/火災報警控制器系統接線圖
