海灣氣體滅火主機GST-QKP04廠家/資料/接線安裝圖

　　一，主要技術指標

　　（1） 工作電壓：交流AC220V 50/60Hz ，允許電壓變化范圍 AC176V～AC264V；

　　（2） 功耗：監視狀態功耗≤30W；大功耗≤380W；

　　（3） 備用電源：2 個DC12V/7Ah 密封鉛電池；

　　（4） 氣體噴灑輸出：各區DC24V/3A，脈沖方式/持續方式,可調；

　　（5） 電池充電電流：1.0A~1.7A；

　　（6） 液晶屏規格﹕128×64 點，可同屏顯示32 個漢字信息；

　　布線要求:

　　1）各區通信總線(Z1,Z2)和電源輸出(+24V,GND)連接線應選用截面積≥1.0mm2 的雙絞線，長不超過500m，導線電阻應小于5Ω。

　　2）各區驅動鋼瓶輸出端（DC+,DC-）連接線應選用截面積≥1.5 mm2 RV 線。如果電纜長度大于50m，則選用截面積≥2.5mm2 RV 線。應計算線損壓降、保證電磁閥的低工作電壓。

　　3）各區噴灑反饋信號輸入端（YK1,YK2）連接線應選用截面積≥1.0mm2 RV 線。外接通訊連線應選用截面積≥1.0mm2 雙絞線，配置CAN 通訊卡時大線長不超過3000m。

　　4）交流電源線應采用耐壓 750V 以上的三芯絕緣線。

　　5）機殼接地線宜用 4mm2 的銅導線，接地電阻應小于4Ω。

　　二，技術特性

　　（1） 容量

　　GST-QKP04 可帶4 個區的氣體滅火設備，實現對4 個防護區的保護；GST-QKP04/2 可帶2 個區的氣體滅火設備，實現對2 個防護區的保護。其中每個區所帶設備及數量如下：

　　1）電磁閥：1 個，額定電壓DC24V,大電流3A；

　　2）壓力開關：1 個，常開觸點，動作時閉合；

　　3）聲光警報器：1～10 個，編碼地址范圍1～10；

　　4）氣體釋放警報器：1～6 個，編碼地址范圍11～20；

　　5）緊急啟/停按鈕和手自動轉換開關：共1～10 個，編碼地址范圍21～30；

　　6）輸出模塊：1～6 個，編碼地址范圍31～40。

　　GST-QKP04 多可同時啟動2 個區的氣體滅火設備釋放滅火劑進行滅火。

　　（2） 線制

　　線制距離負載或連接設備

　　各區通信總線24V ＜0.5km 32 只總線設備

　　各區電源線DC24V ＜0.5km 每區小于0.65A

　　CAN 總線 ＜3.0km 火災報警控制器（聯動型）

　　（3） 使用環境

　　1）工作溫度：0℃~40℃

　　2）相對濕度≤95%，不凝露

　　（4） 外形尺寸：寬420mm×厚200mm×高590mm

　　三，結構特征、安裝與布線

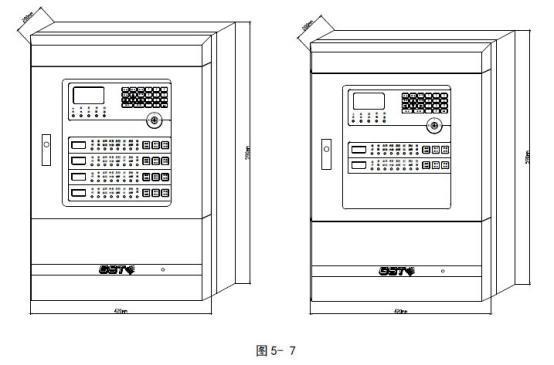

　　氣體滅火控制器的外形示意圖如圖5-7所示。左邊為GST-QKP04，右邊為GST-QKP04/2。

　　GST-QKP04、GST-QKP04/2氣體滅火控制器外形尺寸圖

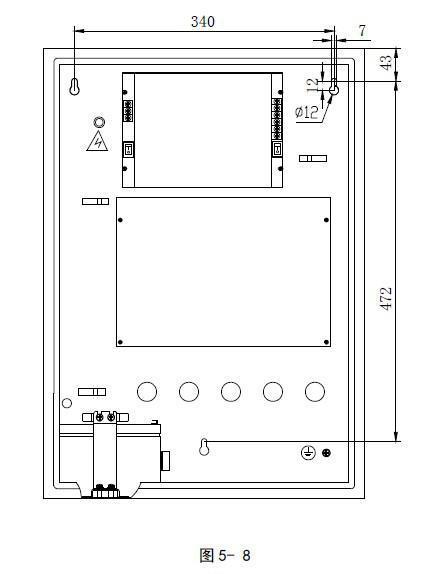

　　氣體滅火控制器采用壁掛式安裝，安裝尺寸如圖5-8 所示。用3 個M6 的膨脹螺栓將GST-QKP04固定在牢固的墻壁上，膨脹螺栓的水平間距為340mm，高度相距472mm。

　　GST-QKP04、GST-QKP04/2氣體滅火控制器安裝示意圖

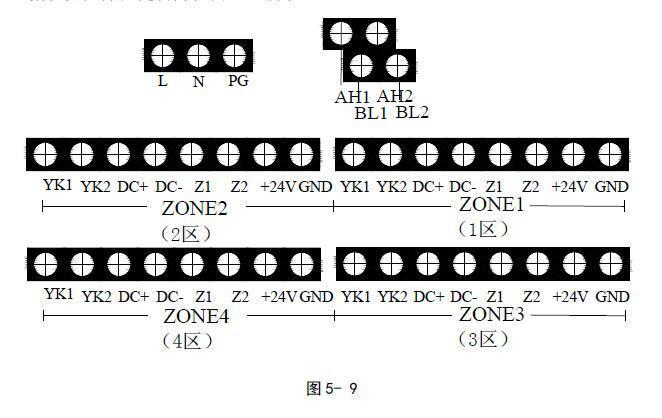

　　氣體滅火控制器外接端子如圖5-9所示。

　　GST-QKP04、GST-QKP04/2氣體滅火控制器接線端子示意圖

　　其中：

　　1）L、G、PG：交流220V 接線端子。

　　2）AH1、BL1/AH2、BL2：連接火災報警控制器（聯動型）的通訊總線端子。

　　3）Z1、Z2：各區的總線輸出端子，連接緊急啟/停按鈕、聲光警報器、氣體釋放警報器、輸出模塊、手自動轉換開關等總線設備。

　　4）＋24V、GND:各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體釋放警報器和輸出模塊供電。

　　5）DC+、DC-：各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小于DC0.7V，啟動時輸出DC24V 電壓且大2A 的信號。終端匹配電阻為4.7kΩ/0.25W。

　　6）YK1、YK2：各區氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。
