海灣GST-LD-8318緊急啟停按鈕接線端子圖以及應用示意圖。

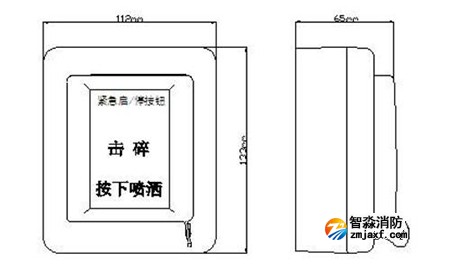

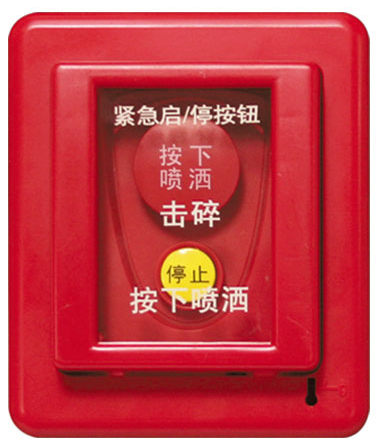

海灣GST-LD-8318緊急啟停按鈕的外形示意圖如圖1所示。
??圖1

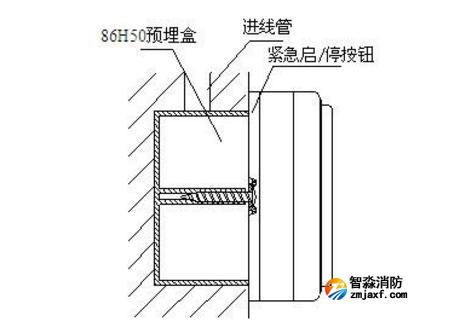

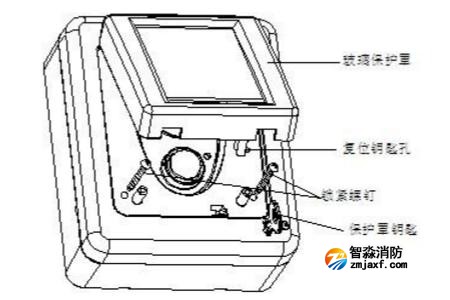

按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊（如圖2所示），底殼底部有安裝孔，安裝時將底殼安裝在86H50型預埋盒上，安裝方式見圖3，安裝孔距如圖4所示。
??圖2
??圖3

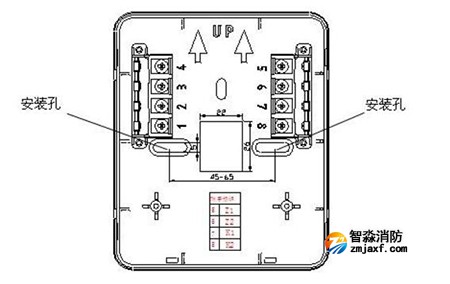

GST-LD-8318緊急啟停按鈕端子示意圖如圖4所示。
??Z1、Z2：無極性信號總線輸入。
??K1、K2：?jiǎn)?dòng)無源常開輸出。
??圖4
??布線要求：信號總線采用截面積不小于1.0mm2的雙絞線。
GST-LD-8318緊急啟停按鈕應用方法

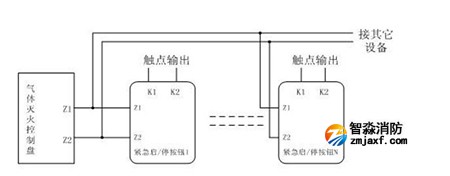

??按鈕采用兩線制與氣體滅火控制器連接，允許最多10只按鈕（如果該回路中還配接有GST-LD-8316手自動轉換開關，則轉換開關和按鈕一共最多可以接10只）同時控制同一氣體滅火鋼瓶，當多只按鈕連接時需采用并聯連接，如圖5所示（圖中的N≤10）。
??圖5
