海灣氣體滅火主機GST-QKP01安裝使用說明書
海灣氣體滅火主機GST-QKP01安裝使用說明書/資料
一,特點
GST-QKP01氣體滅火控制器 /火災報警控制器(簡稱為GST-QKP01)是海灣公司為適應工程設計的需要而開發的。GST-QKP01 具有火災探測報警和氣體滅火控制雙重功能,可配接各種編碼火災探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體釋放警報器、手自動轉換開關以及輸出模塊,實現1 個防火區的火災報警和氣體滅火控制。
GST-QKP01 滿足GB 4717-2005 《火災報警控制器》、GB 16806-2006《消防聯動控制器》和GA61-2010《固定滅火系統驅動、控制裝置通用技術條件》中有關氣體滅火控制器的要求,為室內使用設備。GST-QKP01 具有以下特點:
1)配置靈活、可靠性高
2)功能強、控制方式靈活
3)窗口化、漢字菜單式顯示界面
4)模塊式開關電源
GST-QKP01 并且具有火災探測及報警功能;能控制實現氣體滅火設備的啟動噴灑;GST-QKP01 收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間;并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能;延時啟動的延時時間在0~30 秒連續可調;具有停動功能;具有手自動轉換功能;自身帶有備電,在主電缺失時可自動進入備電運行狀態,能給備電充電并有備電保護功能;具有信息記錄、查詢功能,可保存后的999 條記錄。
二,布線要求:
1)通信總線(Z1,Z2)應選用截面積≥1.0mm2 的雙絞線,長不超過500m。
2)電源輸出(24V,G)連接線應選用截面積1.0~2.0mm2 RV 線,長不超過500m。
3)驅動鋼瓶輸出端(DC+,DC-)連接線應選用截面積≥1.5 mm2 RV 線。如果電纜長度大于50m,則選用截面積≥2.5mm2 RV 線。應計算線損壓降、保證電磁閥的低工作電壓。
4)外接通訊總線連線應選用截面積≥1.0mm2 雙絞線,配置CAN 通訊卡時大線長不超過3000m。
5)其它端子連接線應選用截面積≥1.0mm2 RV 線。
6)交流電源線應采用耐壓 750V 以上的三芯絕緣線。
7)機殼接地線宜用 4mm2 的銅導線,接地電阻應小于4Ω。
三,應用方法

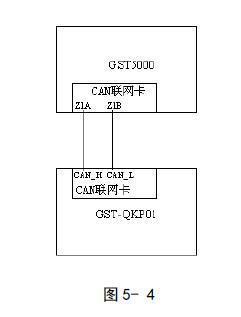

GST-QKP01 可通過本地網卡與火災報警控制器(聯動型)聯網,示意圖如圖5-4所示。

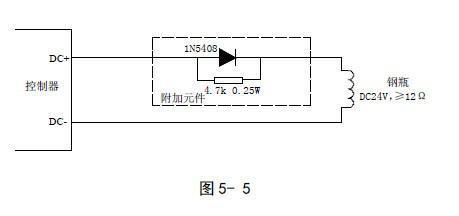

GST-QKP01 驅動鋼瓶電磁閥輸出的布線方式如圖5-5所示。附加元件應置于線路的末端、接近鋼瓶電磁閥處。
GST-QKP01 驅動鋼瓶電磁閥輸出的布線方式如圖

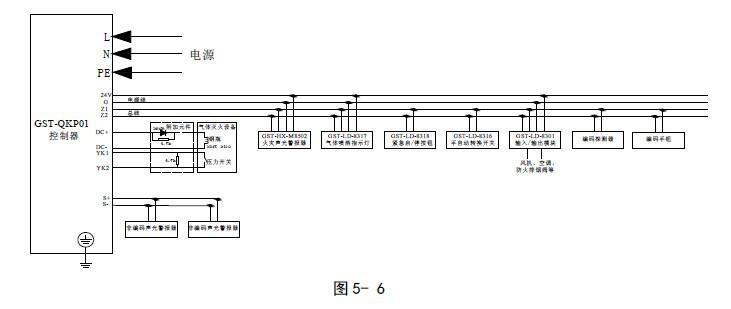

點型系統接線圖如圖5-6所示。
GST-QKP01氣體滅火控制器/火災報警控制器系統接線圖
