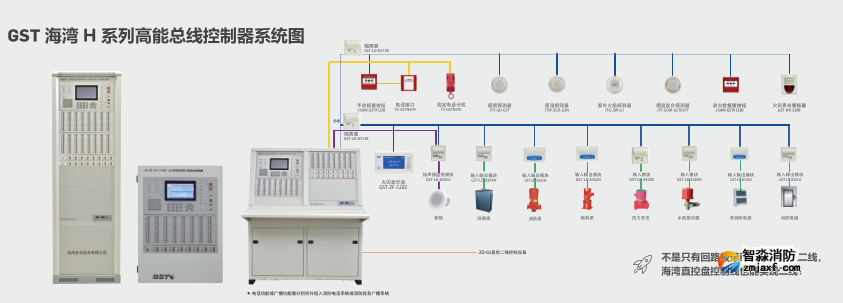

海灣JB-QB-GST1500H/GST5000H/GST9000H火災報警控制器/高能消防主機技術指標

液晶屏規格﹕

JB-QB-GST1500H:800×480 點，7.0 英寸彩色液晶屏

JB-QG/QT-GST5000H:800×480 點，7.0 英寸彩色液晶屏

JB-QG/QT-GST9000H: : 800×600 點，10.4 英寸彩色液晶屏,可選配觸屏

漢字容量:標準一、二級字庫

控制器/消防主機容量：

JB-QB-GST1500H 控制器：

回路板：可根據工程實際配置為最大 3 塊回路板，6 條總線回路，1452 點。

手動盤：最大配置為 1 塊，128 路。

直控盤：最大配置 1 塊，8 路。

回路板、通訊板合計最多 5 塊。

海灣JB-QG/QT-GST5000H火災報警控制器：

回路板：可根據工程實際配置為最大 10 個回路板，20 條總線回路，4840 點。

手動盤：最大配置為 12 塊，128 路。

直控盤：最大配置 24 塊，8 路。

回路板、通訊板合計最多 16 塊。

JB-QG/QT-GST9000H火災報警控制器：

最大 60 個總線制回路，每回路 242 個編碼地址點。

手動盤可根據工程實際增加配置，最大不超過 12 塊。

直控盤可根據工程需求增加配置，最大不超過 24 塊。

回路板、通訊板合計最多 36 塊。

環境溫度：0℃～+40℃

相對濕度≤95%，不凝露

外殼防護等級：IP30

電源：

JB-QB-GST1500H 控制器

主電: 交流 220V (3.15A) 電壓變化范圍-15%～+10%

備電:直流 24V，12V/14Ah 密封鉛酸電池，2 節

JB-QG/QT-GST5000/9000H 控制器

主電: 交流 220V (6.3A) 電壓變化范圍-15%～+10%

備電:直流 24V，12V/50Ah 密封鉛酸電池，2 節

GST-LD-D02H 智能電源盤

輸出 1：24V/2A(備電工作時，輸出電壓跟隨備電電壓變化)

輸出 1+輸出 2：24V/8A(備電工作時，輸出電壓跟隨備電電壓變化)

GST-LD-D06H 智能電源盤

輸出 1：24V/8A(備電工作時，輸出電壓跟隨備電電壓變化)

輸出 2：24V/8A(備電工作時，輸出電壓跟隨備電電壓變化)

輸出 3：24V/8A(備電工作時，輸出電壓跟隨備電電壓變化)

回路帶載能力：每回路最大輸出能力為 700mA，實際帶載情況應根據負載最大工作電流、線路

長度和線路截面積計算。為保證設備可靠工作，應確保線路末端電壓≥16V。

下表給出不同線徑條件下 1 個回路可配接的二線制聲光警報器數量作為參考。
