海灣GST-HX-200B火災聲光警報器
一、 海灣GST-HX-200B火災聲光警報器概述
GST-HX-200B火災聲光警報器(以下簡稱警報器)，用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動，也可通過安裝在現場的手動報警按鈕直接啟動。啟動后警報器發出強烈的聲光警號，以達到提醒現場人員注意的目的。在應用于氣體噴灑警示時，警報器可以通過短接T、V端子設置為啟動后發出機關槍聲調。
二、海灣GST-HX-200B火災聲光警報器特點
1.紅色有機玻璃面板，采用多只超高亮紅色發光二極管作為光源，顯示醒目、壽命長、功耗低。2.警報器具有2種聲調，在安裝時可根據不同的應用選擇其中一種，火警聲調用于消防火災報警，機關槍聲調用于氣體噴灑警示。
3.提供外控端子，可利用無源常開觸點(如手動報警按鈕)直接啟動，直接啟動時不受信號總線掉電的影響。
4.信號總線及電源總線無極性，接線方便。
5.具有電源掉電檢測功能。若電源總線掉電，可將故障信息傳到控制器。6.地址碼為電子編碼，可現場改寫。
7.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
三、海灣GST-HX-200B火災聲光警報器技術特性
1.工作電壓:信號總線電壓:脈動24V允許范圍:16V~~28V電源電壓:DC24V允許范圍:DC20V~~DC28V
2.工作電流:總線監視電流≤0.8mA電源監視電流≤10mA總線啟動電流≤6mA電源動作電流≤90mA
3.閃光步率:1.1Hz~1.8Hz(DC20V~DC28V)
4.火警聲調聲壓級:80dB~115dB(正前方3m水平處(A計權))機關槍聲調聲壓級:80dB~110dB(正前方3m水平處(A計權))
5.火警聲調變調周期:3.2s~~4.8s機關槍聲調不涉及變調周期
6.編碼方式:采用電子編碼方式，占一個總線編碼點，編碼范圍可在1~242之間任意設定
7.線制:四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
8.使用環境:溫度:-10℃~+50℃相對濕度<95%，不凝露
9.使用場所:室內
10外形尺寸:144mmx90mmx60.5mm(帶底殼)
11.外殼防護等級:IP43
12.殼體材料和顏色:ABS/象牙白，正面鑲有機玻璃紅色
13.重量:約255g(帶底殼)
14.安裝孔距:65mm
15.執行標準：GB26851-2011
四、 海灣GST-HX-200B火災聲光警報器結構特征與工作原理

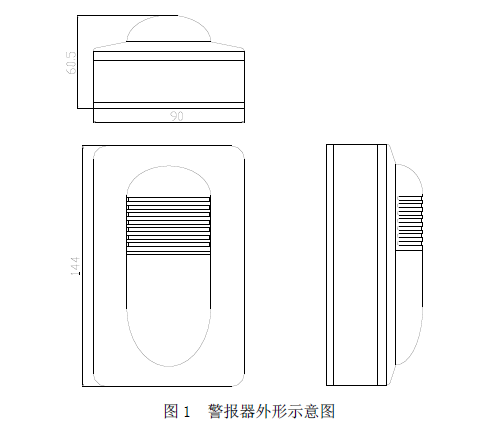

1. 警報器外形示意圖如圖1 所示。
GST-HX-200B火災聲光警報器
2.工作原理
警報器內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、聲光信號啟動。警報器接收到火災報警控制器的啟動命令后，開始啟動聲光信號。采用音效芯片經三極管和電感升壓放大，推動蜂鳴器發出聲響；采用定時電路控制6只超高發光二極管發出閃亮的光信號。也可通過外控觸點直接啟動聲光信號。
五、 海灣GST-HX-200B火災聲光警報器安裝與布線
警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

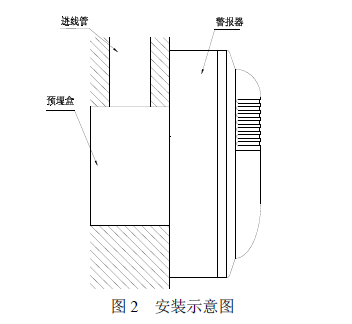

2.警報器底殼與警報器之間采用插接方式，安裝時為明裝，可安裝在85H50型標準預埋盒上，安裝示意圖如圖2所示。

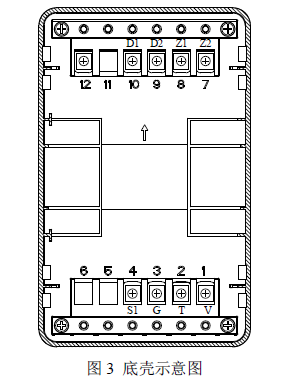

3. 安裝底殼時應注意方向，底殼示意圖如圖3 所示。
其中：
D1、D2：接DC24V電源，無極性；
Z1、Z2：接控制器信號總線，無極性；
S1、G：外控無源輸入，短接啟動；
T、V：機關槍聲調選擇端子；
(短接此端子，警報器啟動后發出機關槍聲調，適用于氣體噴灑指示；不短接此端子，警報器啟動后發出火警聲調，適用于正常消防火災報警)
4.布線要求：
信號總線Z1、Z2采用RVS雙絞線，截面積大于等于1.0mm²；
電源線D1、D2采用BV線，截面積大于等于1.5mm²。
六、測試
警告：待全部設備都安裝完畢后再接通系統電源。
1.警報器安裝結束后或在使用過程中至少每年都必須進行測試。
2.警報器在進行測試之前，應通知有關管理部門，系統將進行維護，并對火災報警控制器進行適當處理，防止出現不期望的報警聯動。
3.測試內容：外控設備給警報器的外控觸點提供閉合信號，警報器動作，發出聲、光報警信號；斷開警報器外控觸點的閉合信號，從火災報警控制器向警報器發出啟動命令，警報器動作，發出聲、光警號，說明警報器正常。
4.測試結束后，通過火災報警控制器復位警報器，并通知有關管理部門系統恢復正常。
5.在測試過程中不合格的警報器檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修。
七、海灣GST-HX-200B火災聲光警報器使用及操作
可利用本公司生產的GST-BMQ-1B或GST-BMQ-2型電子編碼器進行現場編碼，編碼時將編碼器與警報器的總線端子Z1、Z2連接，在待機狀態，輸入警報器的地址編碼（1－242），按下“編碼”鍵，編碼成功顯示“P”，錯誤顯示“E”，按“清除”鍵回到待機狀態。
八、海灣GST-HX-200B火災聲光警報器應用方法

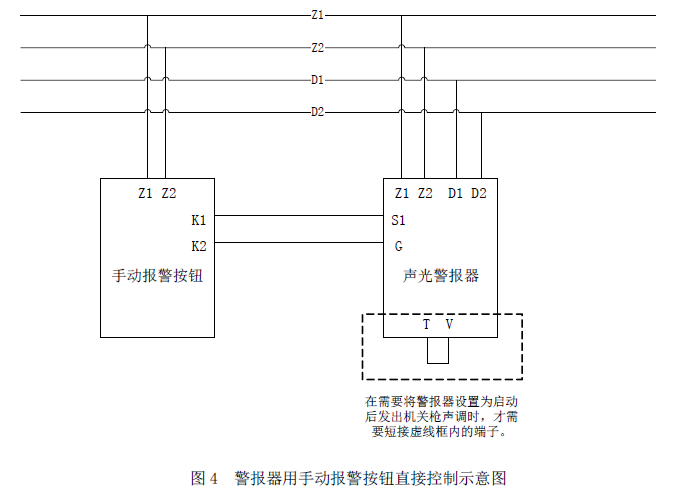

警報器信號總線、電源的接方式，及利用手動按鈕無常開觸點直控制示意圖如4所示。
