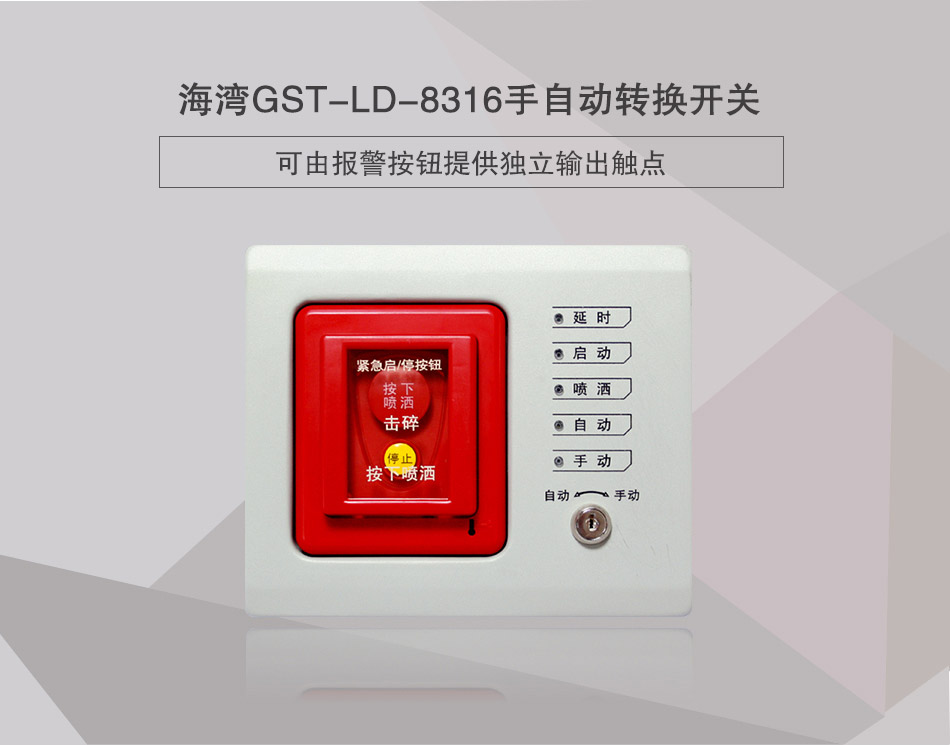

一、海灣GST-LD-8316手自動轉換開關概述：


　　GST-LD-8316手自動轉換開關(以下簡稱轉換開關)，用于控制氣體滅火系統在手動狀態和自動狀態之間的轉換，同時還有緊急啟動和停動功能。通常安裝在保護區門口便于操作的位置，當有人員進入被保護區域時，可通過轉換開關將系統置于手動模式，系統將不進行聯動；當無人員在被保護區域時，可通過轉換開關將系統置于自動模式，以便火災報警系統能自動聯動氣體滅火。



二、海灣GST-LD-8316手自動轉換開關使用：


　　當被保護的區域內發生火災時，按下“按下噴灑”按鍵，即可向氣體滅火控制器發出氣體噴灑請求信號，氣體滅火控制器按預設邏輯開始啟動聲光報警、關閉空調風閥等，經延時后，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生或現場有人沒有撤離，可立即按下“停止”按鍵，中止延時。轉換開關為編碼方式，占一個編碼點；轉換開關同時具有系統模式轉換功能和緊急啟、停功能。

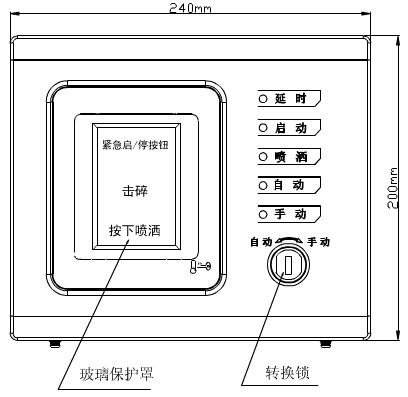

三、海灣GST-LD-8316手自動轉換開關結構特征、安裝與布線開關的外形示意圖如圖所示。

　　

　　轉換開關分上殼和底殼兩部分，通過螺釘鎖緊。轉換開關采用壁掛式安裝，安裝孔位置和安裝孔距如圖所示。

　　為方便現場安裝，轉換開關提供兩種進線方式，可根據現場具體應用選用合適的進線方式。

　　方式一：總線從進線孔一進入轉換開關內部，接到端子Z1、Z2上，如圖所示。

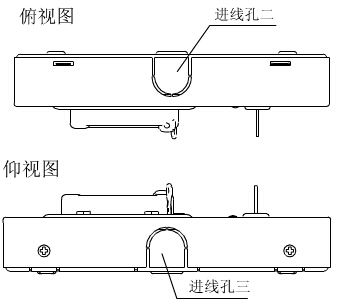

　　方式二：總線通過進線管從進線孔二或進線孔三進入到轉換開關內部（需將擋片除去），連接到Z1、Z2上，如圖所示。

　　端子示意圖如圖所示。

　　其中：

　　Z1、Z2：無極性信號總線輸入。

　　布線要求：總線需采用截面積不小于1.0mm2的雙絞線。
